解决不锈钢薄板焊接时烧穿.变形的问题

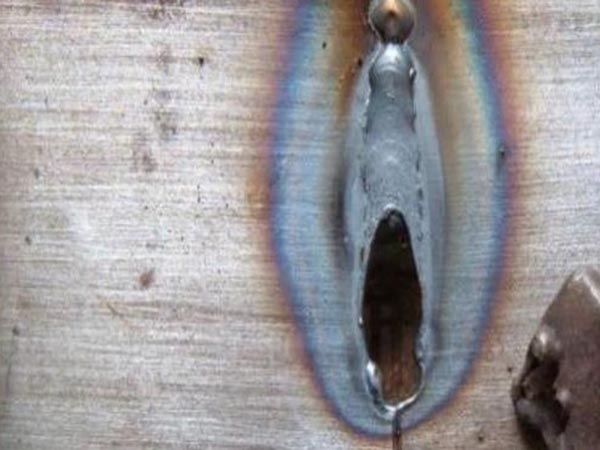

薄不锈钢焊接最棘手的问题就是焊穿、变形

不锈钢薄板拘束度较小‚在焊接过程中受到局部加热、冷却作用‚形成了不均匀的加热、冷却‚焊件会产生不均匀的应力和应变‚焊缝的纵向缩短对薄板边缘的压力超过一定值时‚即会产生较严重的波浪式变形‚影响工件的外形质量。

解决不锈钢薄板焊接时烧穿、变形的主要措施有：

1、严格控制焊接接头上的热输入量‚选择合适的焊接方法和工艺参数(主要有焊接电流、电弧电压、焊接速度)。

2、通常对薄板焊接一般采用较小的喷嘴，但我们建议尽量采用大的喷嘴直径，这样使焊接时的焊缝保护面大一些，能有效且较长时间隔绝空气，使焊缝形成较好的抗氧化能力强。

3、用φ1.5铈钨极棒，磨削的尖度要更尖，且使钨极棒伸出喷嘴的长度应尽量长些，这样会使母材更快的熔化，也就是说熔化温度上升更快，温度会更集中，能使我们对需要熔化的位置尽可能快的熔化，且不会让更多的母才温度上升，这样使材料的内应力发生变化的区域变小，最终也使材料的变形也会减少。

4、装配尺寸力求精确‚接口间隙尽量小。间隙稍大容易烧穿‚或形成较大的焊瘤。

5、必须采用精装夹具‚夹紧力平衡均匀。焊接不锈钢薄板关键要注意:严格控制焊接接头上的线能量‚力求在能完成焊接的前提下尽量减小热量输入‚从而减小热影响区‚避免上述缺陷的出现。

6、选择合理的焊接顺序，对于控制焊接残余变形尤为重要，对于对称焊缝的结构，应尽量采用对称焊接；不对称的结构，则采用先焊焊缝少的一则，后焊焊缝多的一侧。使后焊的变形足以拟消前一侧的变形，以使总体变形减小。

7、不锈钢薄板最好的是激光焊0.1MM都可以焊接‚激光光点大小任意调节‚能够很好的把控。变形比本上也是没有的。
